第四章计算机网络基础

4.1 网络体系结构

1974年，IBM第一次提出了系统网络体系结构（SVA）的概念。第一个应用了分层的方法。

1. OSI

开放系统互连参考模型，简称OSI模型。从低到高分别为：1⃣️物理层、2⃣️数据链路层、3⃣️网络层、4⃣️传输层、5⃣️会话层、6⃣️表示层、7⃣️应用层

（1）物理层：通过各类协议定义了网络的机械特性、电气特性、功能特性和规程特征

（2）数据链路层：应具有的功能如下：

- 链路的建立、拆除和分离
- 帧定界和帧同步
- 顺序控制
- 差错检测、恢复
- 链路标识、流量/拥塞控制

（3）网络层：功能有

- 路由选择和中继
- 激活和终止网络连接
- 链路复用
- 差错检测和恢复
- 流量/拥塞控制

（4）传输层：利用实现可靠的"端到端的数据传输"能实现数据"分段、传输和组装"，还能实现差错控制，流量/拥塞控制等。

（5）会话层

（6）表示层

（7）应用层

下面再介绍几个重要概念：

封装
网络协议：语法、语义、时序关系
PDU
实体
服务
服务原语
服务数据单元

2. TCP/IP参考模型（实用）

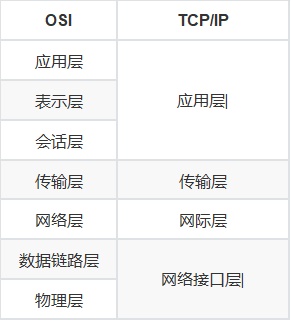

TCP/IP参考模型和OSI参考模型有较多的相似之处，各层也有一定的对应关系，具体对应关系如图所示：

应用层：TCP/IP参考模型的应用层包含了所有高层协议。该层与OSI的会话层、表示层和应用层对应。
传输层：TCP/IP参考模型的传输层与OSI的传输层对应。该层允许源主机与目标主机上的对等体之间进行对话。该层定义了两个端到端的传输协议：TCP和UDP协议。
网际层：TCP/IP参考模型的网际层与OSI的网际层对应。该层负责为经过逻辑互联网络路径的数据进行路由选择。
网络接口层：TCP/IP参考模型的最底层是网络接口层，该层在TCP/IP参考模型中并没有明确规定。

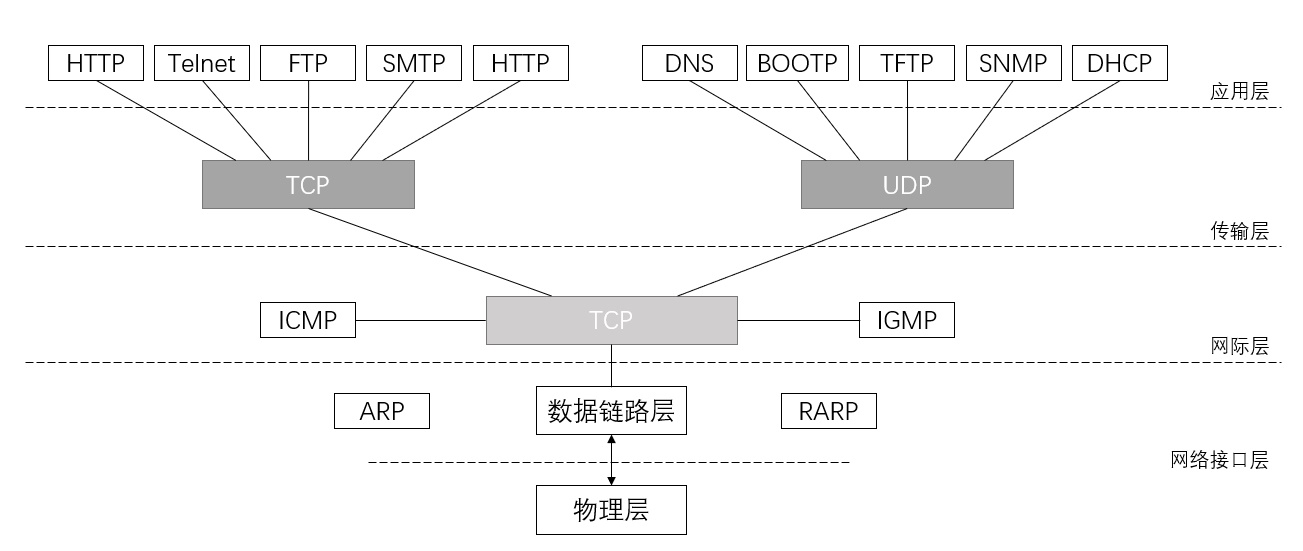

TCP/IP参考模型是一个协议簇，各层对应的协议已经得到了广泛的应用，其对应关系也是必考的重点，TCP/IP参考模型主要协议的层次关系如图所示：

4.2 物理层

1. 常见的有线传输介质

同轴电缆、屏蔽双绞线、非屏蔽双绞线、光纤、无线、蓝牙等

同轴电缆

$$ 分类 \begin\left{ 基带同轴电缆 \begin宽带同轴电缆\\left{ 粗同轴电缆 \end细同轴电缆 \ \right. \end \right. $$

屏蔽双绞线，贵，100m内高达155mb/s
非屏蔽双绞线：

线序：
- 标准568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
- 标准568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
光纤：光导纤维，分为单模光纤和多模光纤
无线传输技术
- IEEE 802.11：无线局域网标准，P95页
- 蓝牙、3G、4G略
- 5G：2017年12月21日，3GPP RAN会议上，5GNR首发版本公布

  LDPH长码 -> 高通

  Polar短码 -> 华为

2. 常见网络设备

交换机、路由器、防火墙、VPN

注：路由器工作在OSI模型的网络层

4.3 数据链路层

1. 点到点协议：

PPP、PPPoE

2. 局域网的数据链路层结构

802 分类：

逻辑链路控制LLC：无关硬件，实现流量控制（不常用）
媒体接入控制层MAC：硬件相关、提供硬件和LLC层的接口

2.1 MAC：

功能：数据帧封装/卸装，帧的寻址和识别、帧的接受与发送，链路的管理，帧的差错控制

访问方式：CSMA/CD、令牌环、令牌总线

格式：帧由8个字段组成

名称	长度	备注
前导字段	7
帧起始符	1	10101011
目的地址	6
原地址	6
类型	2	考试中标记为长度
数据	0～1500	IP数据报，数据+填充：46～1500
填充	0～46
校验和	4

注：以太网最小帧长为64字节，是指从"目的地址带校验和"的长度

2.2 MAC地址

也叫硬件地址，由48比特组成，厂商编号(24)+序列号(24)，在底层网络传输中，是通过物理地址来标识主机，它一般是全球唯一的。

3. CSMA/CD

载波监听多路访问/冲突检测，争用型介质访问控制协议。

工作原理：先监听再发送；边发送边监听；有冲突等会儿发

适合实时传输（IEEE 802.3ae采用全双工方式，放弃了CSMA/CD）

几个重要概念：多路访问、载波监听、冲突检测、退避算法（截断的二进制指数退避算法）

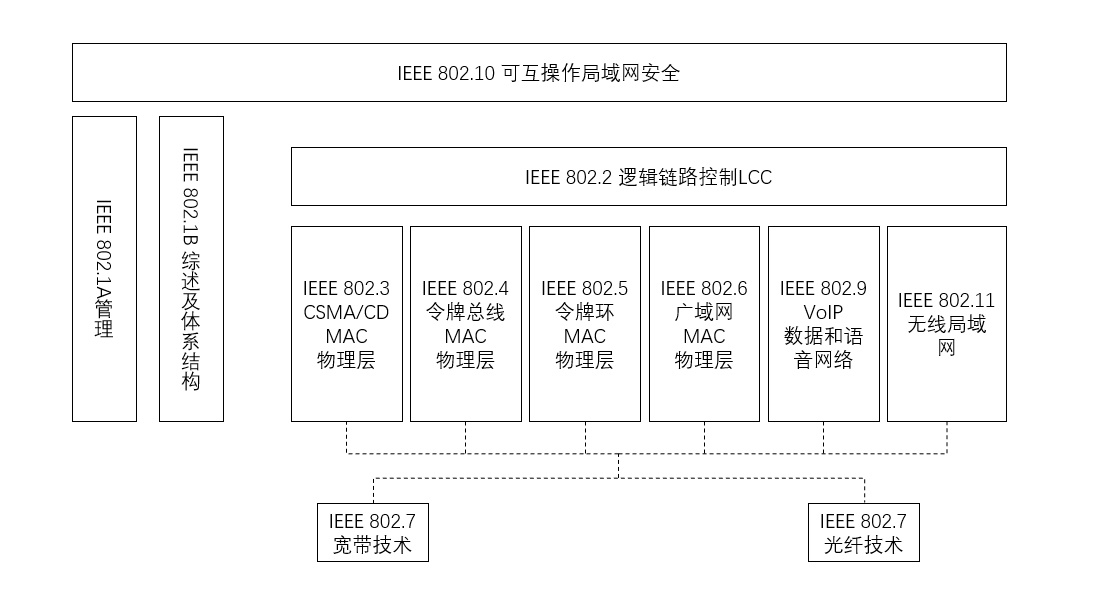

4. IEEE 802系列协议

重点：IEEE802.3 以太网规范，定义了CSMA/CD标准的媒体访问控制（MAC）子层和物理层规范。P101

802.3z：千兆以太网，仅适用于半双工模式
802.3ae：万兆以太网，仅支持光纤传输
千兆、万兆最小帧长为512字节

4.4 网络层

是OSI中第三层，常见的协议有：IP、ICMP、APRP和RARP、IPv6、NAT、MNAPT

1. IP协议和IP地址

IP数据报头（以及各个部分长度和作用）

IPv4地址（点分十进制）

A类地址范围：1.0.0.0～126.255.255.255（子网8，主机位24）

其中：私有地址：10.x.x.x

保留地址：127.x.x.x，回环地址
B类地址范围：128.0.0.0～191.255.255.255（子网位16，主机位16）

其中：私有地址：172.16.0.0～172.31.255.255

保留地址：169.254.x.x。IP地址自动获取，但没有找到相应的DHCP服务，则PC从保留地址中获取一个。
C类地址范围：192.0.0.0～223.255.255.255（子网位24，主机位8）

其中：私有地址：192.168.x.x
D类地址：244.0.0.0～239.255.255.255，不区分网络地址和主机地址，该类地址用于组播。

其中：224.0.0.1 代表所有主机与路由器

224.0.0.2 代表所有的组播路由器

。。。略
E类地址：240.0.0.0～247.255.255.255，不区分

几类特殊的地址：P107

名称	格式	特点	可作为源地址	可作为目标地址
有限广播	255.255.255.255		x	y
直接广播	主机字段为1，如192.1.1.125	不被路由，送到所有主机	x	y
网络地址	主机位全0，如192.168.1.0	广播被路由，转往每台pc	x	x
全0地址	0.0.0.0	表示一个子网	y	x
回环地址	127.x.x.x	表示任意主机向自己发送数据	y	y

2. 地址规划和子网规划

2.1 子网掩码

区分网络地址，主机地址，广播地址。P108

形式是网络号全1，主机号全0。点分十进制，建网比特数。

(8).(8)|(8).(8)

子网络数量：2 ^ (16 - n)
可用主机数：2 ^ n - 2。（减去全0和全1）

默认掩码：该段地址全1

A类：255.0.0.0
B类：255.255.0.0
C类：255.255.255.0

2.2地址结构

IP::={<网络号>, <子网号>, <主机号>}

2.3 VLSM和CIDM

可变长子网掩码（VLSM）：对部分子网再进行划分

寻址效率高，IP地址利用率高

可理解为：把大网划分成小网
无类别域间路由（CIDM）

路由使用前缀来描述有多个位是网络位，剩下的为主机位

提高IPv4的可扩展性和效率，减少路由表大小

可理解为小网合并成大网

2.4 IP地址和子网划分！！！

题型：例题略

给定IP和掩码，求网络地址，广播地址，子网范围，子网能容纳的最大可用主机数
给定现有的网络地址和掩码，并给出子网数目，计算子网掩码以及可分配的主机数
给出网络类型，求划分子网数
使用汇聚路由将给出的多个子网合并为超网，求超网地址

3. ICMP

用于IP主机和路由器之间传递控制消息。

报文格式：封装在IP数据报中
分类：差错报告报文和询问报文
应用：
- ping 命令：使用回送应答个会送请求报文
- traceroute 命令：使用时间超时报文和目的不可达报文

4. ARP和RARP

地址解析协议ARP是将32位的IP地址转为48位的以太网地址，反向地址解析协议则反过来。ARP报文峰状在以太网帧中发送。

4.1 ARP原理

第一步：发送ARP请求：广播方式发送ARP请求分组

第二步：ARP响应：单播形式响应

第三步：主机写入高速缓存：记录IP和MAC对应关系，有一定的生存时间

4.2 ARP病毒

使用ARP欺骗手段破坏正确的关系

eg：想被攻击主机发送虚假ARP报文，目的地址为网关IP，目的MAC地址为感染木马的主机MAC地址。

还能发送大量的广播包，造成广播风暴。

4.3 ARP欺骗

类似于中间人攻击

4.4 发现和解决

接入交换机端口绑定固定的MAC地址
查看接入交换机端口异常：一个端口段时间出现多个MAC地址
安装ARP防火墙
发现缓存中MAC不对，执行arp -d清除缓存
设置静态绑定

5. IPv6

长度为128位，通常写作8组，每组4个16进制数。P116

书写规则
- 每段起始0可以忽略
- 全0组成可用"::"替代
单播地址（相比多播高位8位总是FF）
- 全球单播地址
- 链路本地单播地址
- 任意播地址
- 地区本地单播地址
- 组播地址

6. NAT、NAPT

网络地址转换，一般将私有地址转换为公网地址，实现访问公网。有助于减少IP地址枯竭

网络地址端口转换NAPT，多对一地址转换，端口不同，共享同一地址。好处：隐藏了网络内部的IP配置，节省了资源。

4.5 传输层（重点TCP和UDP）

网络服务分为面向连接和无连接服务服务两种方式

1. TCP

TCP报文收不格式
TCP三次握手连接
TCP四次握手断开连接
TCP协议的重传时间

TCP可靠的一个保证机制就是"超时重传"，超时重传核心就是超时重传时间的计算

重要参数：

往返时间RTT
加权平均往返时间RTTS
重传超时时间RTO
新的RTTD

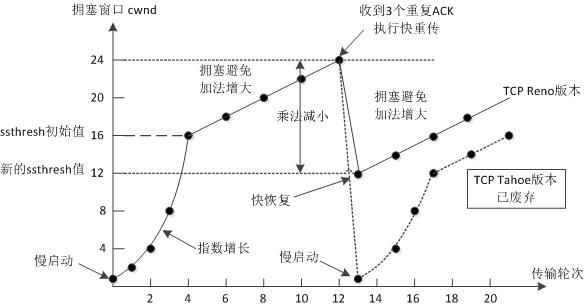

拥塞控制

TCP拥塞控制机制包括：慢开始、拥塞避免、快重传、快恢复

2. UDP

用户数据报协议UDP，不可靠无连接服务，UDP更高效。

头部结构略。

常用端口：22=SSH、53=DNS

引：TCP可靠传输&流量控制&拥塞控制

4.6 应用层

1. DNS

域名系统是把主机域名解析成IP地址。DNS主要基于UDP协议，较少情况使用TCP，端口号均为53。

构成：DNS名字空间、域名服务器、DNS客户机。

名字空间，注：每部分不超过63个字符，总长度不超过255。
域名服务器：为客户机/服务器模式（C/S）

分类：
- 层次：根域名服务器、顶级域名服务器、权限域名服务器、本地域名服务器
- 作用：主域名服务器、辅域名服务器、缓存域名服务器、转发域名服务器
主：具有域名数据库，一个域有且只有一个主域名服务器

辅：具有DB（备份，负载）

缓存：性能，耗时短，无DB

转发：有DB
域名解析

方法有：递归查询，迭代查询

资源记录名称：A、AAAA、CNAME、MX、NS、PTR

2. DHCP

动态主机配置协议，通过该协议，DHCP服务器为DHCP客户端动态IP地址分配（分配不到用默认的）。

DHCP 基本知识

跨多个网段必须使用DHCP中继代理

DHCP使用UDP的67端口，保留UDP的68来接受回复的消息

windows中没找到时，获取的IP为169.254.x.x
工作过程
1. 客户端发送IP租用请求
2. 服务器提供租用请求
3. 客户端租用选择
4. 客户端租用确认
5. 客户端重新登录
6. 更新租约

3. WWW、HTTP

3.1 WWW

WWW万维网是一个规模巨大，可以互联的资源空间。核心有三个主要标准构成

URL：统一资源标识符：用于资源定位
HTTP：超文本传输协议，规定浏览器和服务端如何交互
HTML：超文本标记语言：描述网页的标记语言

3.2 HTTP

使用TCP的80端口。

不使用UDP的原因：打开一个网页必须传送很多数据，而TCP协议提供的传输控制，可以按照顺序组织数据，还可以对错误数据进行纠正

4. Email

4.1 常见电子邮件协议

简单邮件传输协议SMTP：主要负责底层的邮件西永如何从一台发送到另一台，工作在TCp的25号端口。
邮局协议POP3：把邮件从邮件服务器传输到计算机的协议，工作在TCP的110号端口。

特点：用户从POP服务器中读取了邮件，POP服务器就会删除该邮件。
Internet邮件访问协议IMAP：新版本IMAP4，POP3代替协议，工作在TCP的143号端口。

4.2 邮件安全

SMTP不提供加密服务，攻击者可以拦截到数据。

常见攻击方式：

利用邮件服务器操作系统漏洞
利用邮件服务器软件本身的漏洞
在邮件传输过程中窃听

PGP：邮件加密协议。采用了RSA和传统的加密的杂合算法、数字签名的邮件文摘算法。

为了防止邮件中有恶意代码，应以纯文本方式阅读电子协议。

5. FTP

文件传输协议：TCP-20=数据连接；TCP-21=控制连接

工作方式：主动式和被动式。相对于Server是否主动发起连接

TFTP:简单文件传输协议，mini版的FTP。基于UDP，支持传输不支持交互。TFTP一般用于路由器、交换机、防火墙配置文件、IOS的备份和替换。

6. SNMP

网络管理是对网络进行有效而安全的检查，监控。

6.1 OSI定义的网管功能

性能管理
配置管理
故障管理
安全管理
计费管理

6.2 CMIS/CMIP

公共管理信息服务/协议，CMIP是CMIS服务的协议，CMIS定义了每个网络部件的协议。

6.3 网管系统组成

管理站
代理
管理信息屏
网络管理协议

6.4 SNMP：简单网络管理协议

基于UDP，是一组标准，有SNMP协议，管理信息库（MIB）和管理信息结构（SMI）构成

注：协议实体默认端口161，SNMP代理发送陷阱报文的端口为162

7. 其他应用协议

7.1 Telent

TCP/IP终端仿真协议，端口23

7.2 代理服务器

7.3 SSH！（传统的容易受到“中间人攻击”）

安全外壳协议，用于远程登录。是创建在应用层和传输层基础上的加密隧道协议。

重要特点：加密和认证

另优点：传输的数据经过压缩

SSH由：传输层协议，用户认证协议，连接协议。Linux默认SSH为22

7.7 VoIP

将模拟声音信号数字化，通过数据报实时传播。
